FLNG液化前的脱水：分子筛再生与冷箱保护

通俗导读： 海上天然气要先脱水，再降温变成便于储运的液体。原因很直观：气体中的水分进入冷箱（装有低温换热设备的保冷单元），可能在低温下结冰，或与气体形成水合物（在特定温压条件下形成的含水晶体），堵塞狭窄通道。脱水通常先分离液滴，再让气体穿过分子筛（一种具有微小孔隙、能留住水分的固体颗粒）。颗粒吸住水后，用热气把水带走，冷却后继续使用。若水没除净，后续设备可能通流受阻、处理量下降，严重时需按装置保护要求停机处理。海上空间有限、检修不便，因此这套系统既要除水，也要经受反复使用。

FLNG液化前脱水的必要性

浮式液化天然气生产储卸装置（FLNG）的天然气经酸气脱除（去除二氧化碳、硫化氢等组分）后，通常含有较高水分。进入深冷换热设备前，必须进一步脱水。国际能源署温室气体研发计划（IEAGHG）的LNG研究报告采用最大1 ppmv的典型水含量要求，技术依据是防止深冷段冻结；墨西哥Energía Costa Azul（ECA）项目的公开许可附件则要求低于0.1 ppmv。IEAGHG报告，第36页｜ECA许可附件，第86页

ppmv表示气相体积或摩尔比例，ppmw表示液滴夹带的质量比例，两者应分别评价；水露点还需注明压力。

壳牌2025年9月公布的Prelude环境计划草案提供了具名FLNG的工艺依据：原料气经分子筛脱水，再进入脱汞床，之后设粉尘过滤器。文件分别将脱水与避免结冰、水合物形成相联系，将脱汞与保护铝设备相联系。水分控制只是冷箱入口质量控制的一部分。Prelude草案，第78页

分子筛脱水工艺及关键控制指标

分子筛通过吸附（把水分子留在固体表面和孔隙中）实现深度脱水。颗粒填成床层（气体流经的固定颗粒层），通常通过多床切换维持连续处理。吸附阶段将水转移到固体，再生（用热气带走所吸附的水、恢复使用能力）后，床层经冷却返回吸附。吸附容量（单位质量吸附剂在给定条件下能吸附的水量）决定材料的除水潜力，但每轮实际可用的容量还受再生效果和气体流动影响。设计要回答两个问题：一个床能维持多久合格产气，另一床能否在切换前完成恢复。阿科玛分子筛原理

下表中的床层压差（气体流过颗粒层前后的压力差）反映流动阻力。表1汇集材料企业CECA与过滤分离企业Pall的联合论文、CECA的FLNG设计讨论及其他工程资料中的参数。“2+1”表示两床参与吸附、一床参与再生的示例配置。

控制量	公开参数及出处	用于工程判断时的限制
深冷入口水含量	IEAGHG 2019/07一般LNG研究：典型最大1 ppmv；ECA许可附件：低于0.1 ppmv	分别为研究概述和具体项目要求，均非统一FLNG标准
单床吸附时间	CECA/Pall天然气脱水论文：12—36 h；CECA 2009年FLNG设计讨论：16—24 h	来源中的参考区间，用于负荷与床量评估
再生时间	CECA/Pall“2+1”示例：吸附16 h、再生8 h	单一配置示例；原文未细分加热、冷却及切换时长
热再生温度	CECA的FLNG设计讨论：根据可用公用工程采用240—290 ℃	该研究的公用工程条件下方案范围；用于供热与床层设计校核
新床压差	CECA/Pall论文：运行初期通常0.2—0.5 bar	新装填运行初期参考；比较须有可比气量、压力、温度及仪表条件
分离器出口液体	CECA/Pall列举0.1 ppmw规格，并列举99.9%去除≥10 μm液滴的规格形式	均为例示；粒径效率须与入口液滴分布、总液量共同评价

表1　参数出处：CECA/Pall，2015，第2、4—6页；CECA，GPA Europe伦敦会议，2009，第3—4页。水指标出处见上一节。

表1使用边界： 1 ppmv是IEAGHG对LNG预处理的典型描述，0.1 ppmv来自ECA许可附件；12—36 h与240—290 ℃分别来自天然气脱水论文和特定FLNG设计研究。最终控制值依项目工艺包、换热器要求与测量能力确定。16 h吸附、8 h再生只是图示配置，原文不足以重建完整时序；项目安排还须列明冷却、阀门切换，采用较低压力再生气时另核对降压、复压步骤。新床压差不等于全寿命正常范围或报警阈值。

入口保护还需要质量负荷概念。以下为编辑计算示例：假设气体质量流量为100 000 kg/h，分离器出口残余液体为0.1 ppmw，则夹带量为0.01 kg/h，持续24 h累计0.24 kg。这不是装置实测值，也不是床层允许液体负荷。它说明，即便浓度很低，累积量仍取决于气量和持续时间；仅给出“99.9%分离效率”，缺少入口液量和粒径分布，无法确定床层实际收到多少液体。

入口液体夹带与分子筛失效机制

入口液滴和正常气相水负荷应分别处理。液态水会额外占用容量，并可能损伤颗粒及黏结剂（帮助颗粒成型的黏合组分）；重烃（较重的碳氢化合物）污染则可能堵塞孔隙或形成难以脱除的残留物。两者都可能导致提前水穿透（水分未被充分截留，使出口水含量提前超过要求），但不一定首先表现为同一种压差变化。入口带液机理

独立材料研究提供了更具体的证据。阿联酋Khalifa大学研究团队在氮气载流、较苛刻的重复吸附—再生条件下，考察甲醇和庚烷蒸气对4A、5A、13X材料的影响。甲醇暴露样品的水吸附量约比新样低50%，但X射线衍射显示结晶性并未剧烈改变，研究将损失与非挥发残留物联系起来。容量下降可以先于明显晶体结构破坏；现场排查不能只寻找粉化和结块，也应关注上游注剂和有机污染。Azhagapillai等，ACS Omega，2022

粉化、结块和沟流（气体集中沿少数通道流过，绕开部分材料）会进一步改变流动分布。局部阻塞抬高阻力，气体绕流又使部分材料利用不足；再生气也可能沿阻力较小的路径通过。因此，压差上升与有效容量下降可以同时出现，但出口尚合格并不能证明全床状态良好。床层流动与损伤分析

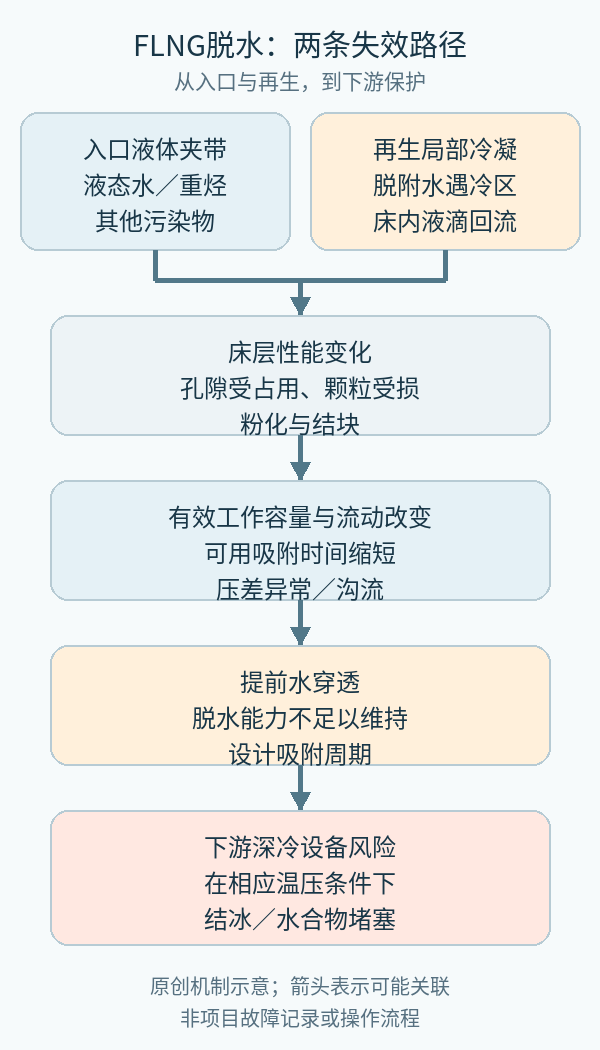

图1　原创机制示意：外部带液与床内再生冷凝沿不同路径影响容量和流动，最终增加水穿透及下游堵塞风险；箭头表示可能的关联，不表示必然发生或已发生于Prelude。依据CECA/Pall论文、ACS Omega研究与Prelude公开文件整理。

冷箱保护链条： 入口水负荷（单位时间进入床层的水量）变化 → 床层工作容量（每轮实际可用于除水的容量）不足或提前水穿透 → 下游气相水含量异常 → 在相应条件下形成冰或水合物 → 换热流道、管路和阀门通流能力及压降变化 → 可能受到运行限制或触发项目保护动作。

结冰是水形成固相，其发生取决于局部温度和水分相态条件；水合物则由水与气体共同形成，需满足相应的温压稳定条件，两者不能视为同一过程。一次水分析仪波动并不证明堵塞已经发生。实际风险应结合持续水负荷、温压历程、下游压差与流量判断；联锁值、停车阈值及损伤程度须有项目依据。水合物条件说明，美国能源部

分子筛再生及运行维护问题

再生回流（再生时脱附的水在床内重新冷凝并回落）为何发生

热再生过程中，升温区释放吸附水，湿热气向尚未充分升温的床区或器壁移动。若局部水分超过该温压条件下气相可携带的量，就会冷凝；液滴回落后又在继续升温时蒸发或沸腾，形成床内“再生回流”。高温液态水会削弱黏结剂并促进粉化、结块。它不同于下游冷却器中有意进行的冷凝分水：前者发生在床内，后者用于把脱附水排出回路。热—水分前沿及水热损伤，CECA/Pall，第9页

再生应共同评价升温轨迹、气量、压力和床温分布。缓升温或分段加热旨在协调水释放与携带能力；具体曲线需要对应材料和装置。加热器到达目标温度，只证明该位置的气体温度达到目标，不能证明冷区已经脱水。

容量恢复与热循环损伤需要平衡

再生不充分留下的残余水会减少下一轮可用容量。为说明这种关系，可用编辑简化质量衡算表示：在恒定水负荷下，可用吸附时间约等于“吸附剂质量×有效工作容量÷入口水负荷”。其中有效工作容量已扣除残余吸附量和未充分利用的床区；实际设计仍需考虑传质区（水分从气体转移到颗粒的主要区域）推进和负荷波动。不能用新材料的平衡容量直接预测整床穿透时间。容量恢复不足与材料退化也应区分：残余吸附物影响下一周期，反复水热损伤或有机沉积则可能缩短床层寿命。

提高温度也存在寿命代价。Jacobs等采用无黏结剂粉体进行5 000次快速温度摆动试验，13X在150、200、250 ℃再生条件下的容量损失分别为31%、51%、68%。这说明循环稳定性需要随温度评价，不能认为温度越高，长期工作容量越大。这组实验不提供商业颗粒床的现场寿命，也不构成降低在役装置再生温度的操作依据。Chemical Engineering Journal，2023，139049

运行异常与排查方向

异常现象	可能原因	优先调取的数据与证据
出口水含量提前升高	入口水负荷增加；气量偏离设计；工作容量下降；再生不充分	入口气量、温压和水负荷；出口水随时间曲线；此前同床吸附时间及再生记录
床层压差持续升高	颗粒粉化或结块；污染物沉积；流动分布异常	可比工况下压差趋势及仪表校核；入口分离记录；粉尘与污染物信息；检修时颗粒、装填和支撑检查
再生结束后下一周期明显缩短	床温分布不均；再生气量不足；残余水增加；材料长期退化	完整升温、恒温及冷却记录；可用床温测点；再生气流量与水分；下一周期入口负荷；同床长期容量变化

表2　依据前述机制整理的排查框架。先对齐同床、同周期和可比工况；不同故障可能具有相似表现，单项指标不能确定原因。 分析仪、压差仪及采样系统也需核查，表中方向不替代现场诊断。

主流技术方案与典型项目案例

方案比较：先区分设计目标

常规深度脱水、抗回流分层床与联合除水脱重烃，解决的问题不同。巴斯夫（BASF）是下述Dehy和LNG MAX方案的供应商。Durasorb Dehy主要通过耐水HD材料与抗回流HR分子筛组合保护脱水床；LNG MAX则把水与目标重烃的去除纳入同一吸附单元。工艺技术与吸附剂供应商霍尼韦尔UOP（Honeywell UOP）也按牌号区分水热稳定性、共吸附与夹带适应性，选型仍需落实到材料、气源和循环条件。Dehy说明｜LNG MAX说明｜UOP天然气吸附剂

比较维度	常规分子筛深度脱水	抗回流分层脱水床（以Dehy为例）	联合除水、脱重烃（以LNG MAX为例）
目标与气体组成	以水为主；按气源污染物选择材料	面向回流损伤及特定污染问题	水与目标重烃共同受限的气源
带液与床内冷凝	依赖入口保护及适配再生	供应商设计目标为提高床层耐受性；不替代分离器	重烃去除功能不能直接证明抗液滴能力
再生复杂度	校核热量、气量和切换时序	还需匹配保护层比例与回流位置	还需校核多组分脱附与回流气（返回上游或其他处理环节的再生排出气）去向
再生能耗	三类方案暂无同工况可比公开数据	暂无可比公开数据	暂无可比公开数据
寿命与维护	按实际容量和压差衰退评价	有匿名供应商案例；缺少同工况独立对照	已有陆上投用披露；缺少同工况寿命对照
FLNG紧凑布置	需核对塔径、床量和切换余量	换料改造可行性取决于原塔及保护层设计	可研究集成潜力；净减重和占地收益尚未量化

表3　产品功能依据上述供应商资料；复杂度与海上适配项为本文工程分析。无统一比较基准时，不对能耗、寿命或紧凑程度排序。

案例一：匿名非洲LNG装置的回流治理

BASF在2020年文章中披露，该装置脱水性能较差，模型判断回流集中于床层上部；卸料时发现器壁附近粉末形成环状结壳。优化采用上部30% HD、下部HR3分层床，无需修改塔内结构，并配合调整再生周期和升温时间。

供应商披露，运行两年后参数仍在其设计预测范围内，吸附周期较原装填延长；“四年、至少原配置两倍寿命”属于当时的预期，未被该文证明为完成的运行结果。该文未公布项目名称及完整进料条件，无法确认其为FLNG。BASF案例，第4—6页

工程启示： 保护层比例与升温曲线需要协同设计，使易冷凝区域与耐水材料配置相匹配。仅更换吸附剂、而不核对回流位置及再生过程，未必能解决全部冷凝问题。

案例二：FLNG入口冷却异常的设计研究

Peter B. Chr. Meyer在2009年GPA Europe伦敦会议论文中，以250百万标准立方英尺/日（MMSCFD）、56 bar、水饱和的甲烷富气开展FLNG设计讨论。入口冷却正常为25 ℃，异常为40 ℃；论文指出，这一变化使水负荷增加到两倍以上。研究同时讨论可用再生热源和回流气接回位置对设计的影响。

这属于方案研究，未提供在役项目改善前后的运行数据。工程启示： 入口冷却异常同时改变进料水负荷与吸附条件。紧凑床层应校核偏离正常工况时可维持的处理量和吸附时间，不能只按正常入口条件分配容量。CECA会议论文，第3—4页

作为近期应用进展，BASF于2026年9月9日披露，美国得州Corpus Christi设施已在多条中、大型液化线上投用LNG MAX，安装始于2025年，其余液化线计划2027年底完成。这是具名陆上应用披露；公开披露主要确认投用阶段。BASF官方新闻

FLNG场景下的特殊工程约束

FLNG与陆上LNG的脱水目标相近，设计取舍则不同。挪威工程企业KANFA Aragon的技术文章强调船体运动、设备重量、设备数量及简化维护；也指出停滞进料或再生气管段应避免冷凝液积聚。固定吸附床本身对运动的工艺敏感性较低，不代表上游两相设备与连接管路不受影响。Haylock、Waldmann，LNG Industry，2013

工程维度	陆上LNG常见评审条件	FLNG需要增加的校核
空间与重量	在场地、投资及水力约束下确定塔数和床量	同时核对甲板面积、支撑载荷、塔高及吸附余量；减床量会压缩容错空间
入口分离	校核流量、液量、内件及排液能力	将运动条件下液位、排液和再夹带（已分离液体再次被气流带走）列为待验证项；不能仅凭静态分离效率判定
检修与换料	按检修场地、吊装和物流条件安排	预留吊装、卸料、临时存放及废料外运条件；寿命评价需包含换料可实施性
再生热源	结合燃料、电力和余热确定供热方式	核对有限公用工程的可用温度、负荷及异常工况；热源与再生气不能分别优化
冗余与布置	依据可用率目标及停产损失选择配置	以重量和空间代价核对冗余收益；参与循环的再生床不能自动计作备用床

表4　依据Aragon工程讨论与CECA的FLNG方案研究提炼，为工程评审比较，不代表所有陆上或海上装置的实际配置。

船体运动可能经上游两相设备改变进入脱水床的气液条件。因此，工程评价应覆盖脱水床与入口分离、冷却设备的接口，而不只验证吸附塔。再生气采用处理气或蒸发气（BOG）时，还需校核来源、压力和去向；BOG压力较低可能引入降压、复压步骤。CECA方案讨论，第4页

本文据此提出一个设计判断：紧凑化的收益应按整单元计算。较小床层若需要更高再生气量、更大冷却分离负荷或更频繁换料，单塔重量下降并不能证明系统收益。联合净化也需要把新增杂质负荷、回流气处理与检修安排纳入同一比较边界。

工程应用启示与技术局限

工程分析可围绕四组数据展开：入口气相水与残余液体负荷；出口水曲线与可用吸附时间；再生热量、气量及容量恢复；可比工况下的压差和维护记录。这样才能区分负荷增加、再生不足和材料衰退，避免仅凭出口水含量或加热器温度评价可靠性。

本文证据按用途分为三类：独立学术试验用于解释污染与循环退化；工程报告、会议论文及许可文件用于建立参数和设计边界；运营商文件与供应商资料分别用于确认工艺配置及追踪方案应用。会议论文仍可能由供应商作者撰写，政府网站托管的许可文件也不等同于独立运行验证。

目前缺少同气源、同处理量和同循环条件下不同商业方案的能耗、压差及寿命对照，也缺少具名FLNG的长期脱水运行统计；近期投用披露同样不足以完成这些比较。实验室粉体、匿名陆上案例和早期设计研究均不能直接换算为海上床层寿命或经济回报。材料适配、海况影响和保护阈值，应以目标装置数据校核。

结论

1. FLNG冷箱保护需要同时控制气相水和入口液体。水含量规格必须落实到项目，粒径分离效率还需结合残余总液量评价。
2. 外部带液与床内再生冷凝沿不同路径降低工作容量、损伤颗粒并改变流动。容量衰退可能先于明显晶体破坏，压差与水指标应联合分析。
3. 再生优化要协调容量恢复与循环稳定性。完整温度、气量和水迁移过程比单个加热器温度更能说明床层状态。
4. 分层保护与联合净化服务于不同目标。向FLNG迁移时，应核对整单元的重量、热源、入口异常及换料条件；现有公开证据不支持普适性能排名。

普通读者看懂这篇文章，只需要记住三件事

1. 水为什么危险： 水随天然气进入低温设备后，可能结冰，或在相应温压条件下形成水合物，堵住狭窄通道。脱水是在保护后面的液化设备。
2. 分子筛怎么工作： 有微小孔隙的颗粒先把水分留住，再用热气把水带走，冷却后重新使用。既要吸得住，也要把吸进去的水排出去。
3. FLNG为什么更难维护： 海上装置空间和承重有限，还要考虑船体运动；吊装、换料和外运也受条件约束。因此，设计时就要为设备长期运行和日后检修留出余量。

作者与核查说明： 署名：海小施（作者笔名）。核查方式：公开来源核对、AI辅助证据复核及刊发前人工内容确认。未提供专业人工技术审校人员或流程；内容确认和AI复核均不替代专业技术审校。

参考资料： 关键参数均已在正文链接到原始出处。独立研究包括Azhagapillai等（ACS Omega，2022，7：6463—6471，DOI：10.1021/acsomega.1c03370）、Jacobs等（Chemical Engineering Journal，2023，451：139049，DOI：10.1016/j.cej.2022.139049）及IEAGHG 2019/07报告；工程会议资料包括Meyer（GPA Europe，伦敦，2009年2月19日）和Terrigeol、Trifilieff（GPA第23届技术会议，巴林，2015年）。BASF案例及产品性能为供应商披露，Prelude依据为运营商环境计划草案。

资料核验截至2026年10月11日。封面和图1为原创概念图，不对应真实项目布置。文中商标、企业名称及产品名称归各自权利人所有；仅作技术说明，不代表相关权利人对本文的认可或背书。
